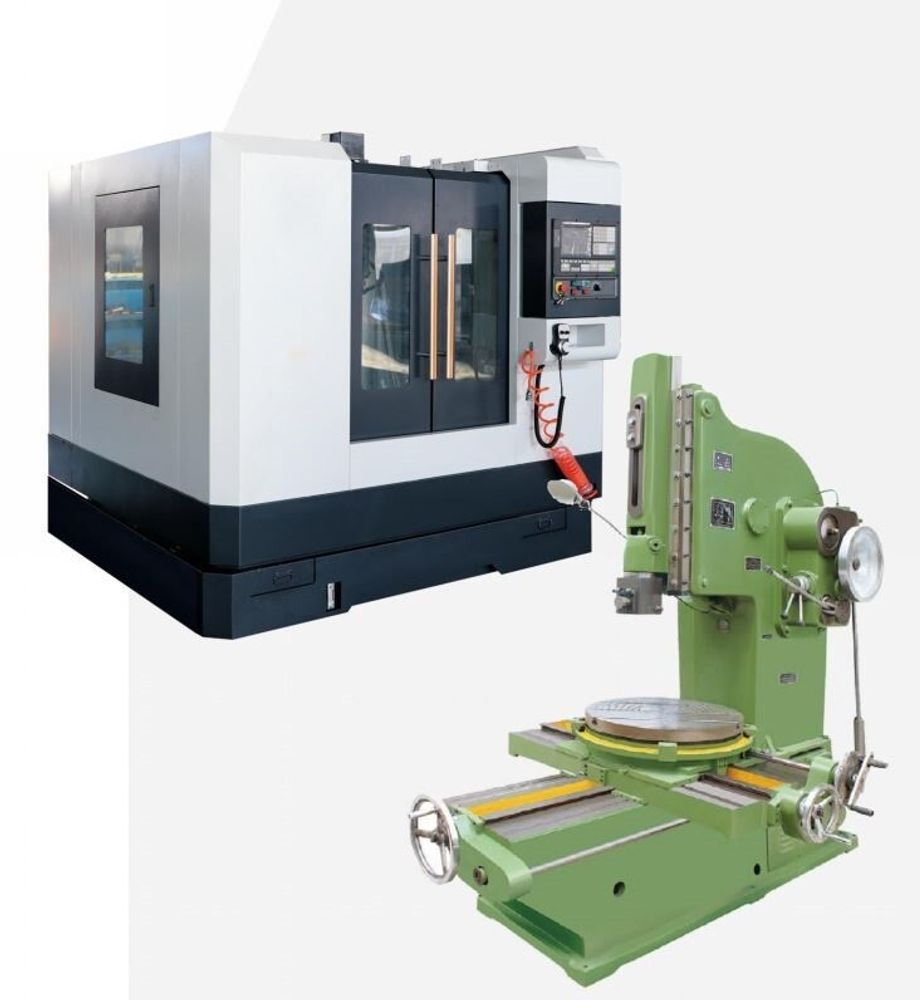

Долбежный станок с ЧПУ

Основные технические данные

ВК5020

ВК5032

ВК5040

Ход штосселя

мм

220

340

500

Макс. длина захвата штосселя

мм

200

320

1600

Количество циклов в минуту

-

32,50,80,125

20,32,50,80

9,12,5,18,25,36,50

Угол наклона штосселя

⁰

0-8

0-8

10

Диаметр рабочего стола

мм

500

630

1000

Вертикальная регулировка расстояния штосселя

мм

230

315

430

Расстояние между опорной поверхностью фрезы и передней стенкой станины

мм

485

600

990

Расстояние между рабочим столом и нижним концом каретки

мм

320

490

740

Макс. продольный ход рабочего стола

мм

500

630

1000

Макс. горизонтальный ход рабочего стола

мм

500

560

660

Макс. угол поворота рабочего стола

⁰

360

360

360

Диапазон вертикальных и горизонтальных подач рабочего стола

мм/ход

0,08-1,21

0,08-1,21

0,1-1,2

Диапазон поворотной подач рабочего стола

мм/ход

0,052-0,783

0,052-0,783

-

Мощность двигателя

кВт

3

4

-

Скорость вращения двигателя

об/мин

1430

960

-

Вес станка

кг

2200

3000

10300

Размер станка (Длина х Ширина х Высота)

мм

1916х1305х1995

2261х1495х2245

3480х2085х3307

Основные технические данные

ВК6328

Размер рабочего стола (длина х ширина)

мм

800х280

Т-образный паз
(кол-во х ширина х шаг)

-

3х14х70

Перемещение рабочего стола (XxYxZ)

мм

300х230х300

Макс. ход инструмента

мм

165

Диапазон регулировки хода

мм

65-165

Макс. количество ходов в обе стороны

-

≤100ход/мин (ход >100)   ≤125ход/мин (ход <100)

Скорость вращения шпинделя

об/мин

40-1300

Угол поворота головки резцедержателя

⁰

±90

Мощность двигателя шпинделя

кВт

2,2

Крутящий момент двигателя подачи

-

1,5кВт  6Нм

Подключение привода подачи

-

прецизионная муфта

Вес станка

кг

1600
