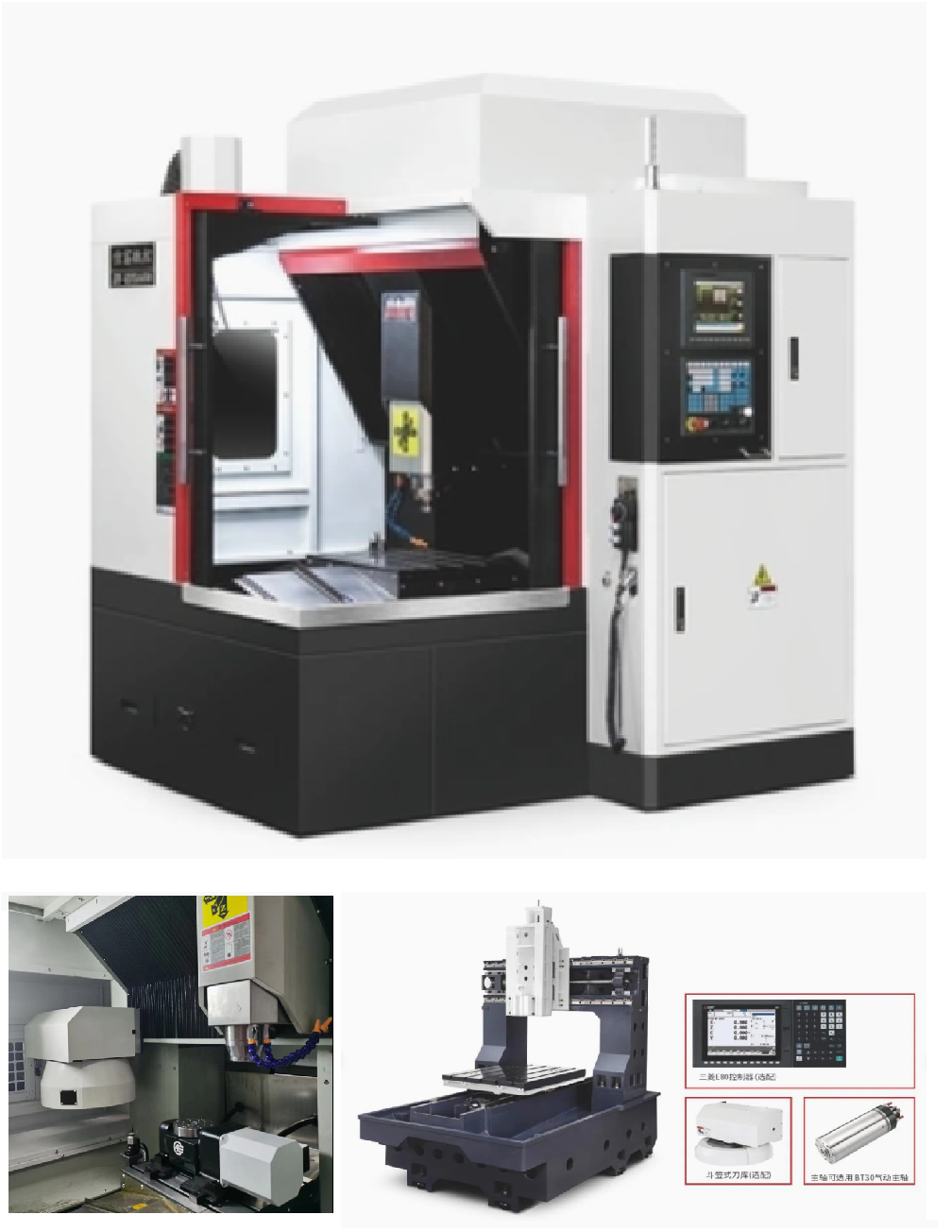

Фрезерно-гравировальный станок с ЧПУ для резки стали, тиснения, пресс-формы - это центр инструментальной машины, который можно гравировать или фрезеровать. На основе гравировального станка увеличивается мощность главного вала и серводвигателя, увеличивается несущая способность станины, сохраняется высокая скорость главного вала и, что еще важнее, высокая точность. Фрезерно-гравировальный станок также развивается в сторону высокой скорости, которую обычно называют высокоскоростным станком. Он обладает более сильной режущей способностью и очень высокой точностью обработки. Он также может напрямую обрабатывать материалы с твердостью выше HRC60 и формировать их за один раз. Он широко используется в прецизионной фрезеровке и гравировке металла, меди, алюминия.
Технические характеристики
| Модель | Т-540 | Т-650 | Т-760 | Т-870 | Т-1080 |
| Перемещение по оси X, мм | 400 | 600 | 600 | 800 | 1000 |
| Перемещение по оси Y, мм | 500 | 600 | 700 | 700 | 800 |
| Перемещение по оси Z, мм | 200 | 260 | 280 | 350 | 500 |
| Расстояние от торца шпинделя до стола, мм | 50-220 | 50-310 | 30-290 | 70-470 | 70-470 |
| Ширина трехосевой направляющей | X/Y:30 Z:25 | X/Y:30 Z:25 | X/Y/Z:30 | X/Y/Z:MSA35 | X/Y/Z:MSA35 |
| Размер стола, мм | 500х400 | 600х600 | 600х700 | 800х800 | 800х1000 |
| Т-образный паз, мм | 6х16х90 | 6х16х90 | 6х16х90 | 7х18х100 | 9х18х100 |
| Максимальная грузоподъемность, кг | 250 | 300 | 300 | 400 | 400 |
| Стандартный шпиндель | Моторизованный шпиндель | Моторизованный шпиндель | Моторизованный шпиндель | Моторизованный шпиндель | Моторизованный шпиндель |
| Скорость шпинделя, об/мин | 3000-24000 | 3000-24000 | 3000-24000 | 3000-24000 | 3000-24000 |
| Мощность шпинделя, кВт | 3 | 3 | 3 | 5,5 | 5,5 |
| Конус шпинделя | ER25/BT30 | ER25/BT30 | ER25/BT30 | ER25/BT30 | ER25/BT30 |
| Максимальная скорость подачи резания (X/Y/Z), мм/мин | 8000 | 8000 | 8000 | 8000 | 8000 |
| Быстрая скорость (X/Y/Z), м/мин | X/Y/Z:15 | X/Y/Z:15 | X/Y/Z:15 | X/Y/Z:24 | X/Y/Z:24 |
| Диаметр/шаг шарикового винта, мм | X/Y/Z:32/5 | X/Y/Z:32/5 | X/Y/Z:32/5 | X/Y:40/6 Z:32/5 | X/Y:40/6 Z:32/5 |
| Точность позиционирования, мм | ±0,005/300 | ±0,005/300 | ±0,005/300 | ±0,005/300 | ±0,005/300 |
| Повторяемость, мм | ±0,003 | ±0,003 | ±0,003 | ±0,003 | ±0,003 |
| Давление воздуха, кгс/см2 | 6 | 6 | 6 | 6 | 6 |
| Вес, кг | 3200 | 3400 | 3600 | 4800 | 5300 |
| Габаритные размеры, мм | 1950х1895х2355 | 1950х1895х2355 | 1950х1895х2355 | 2450х2150х2673 | 2750х2150х2673 |
| Система | Syntec 21MA/E80 | ||||
