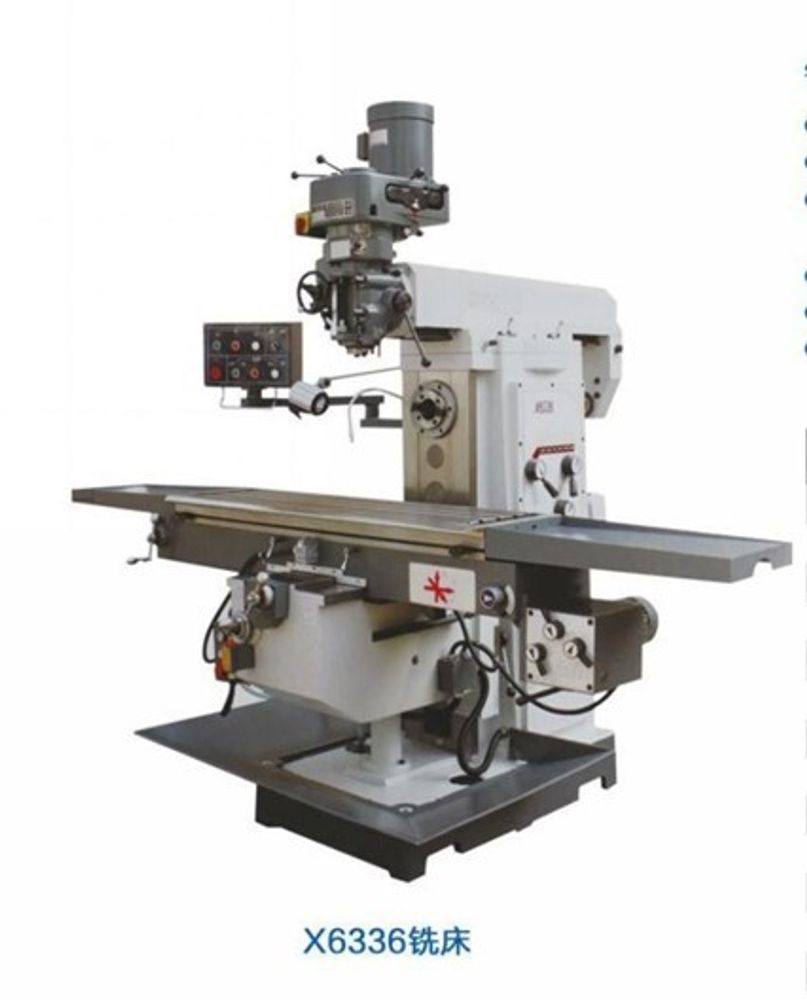

Особенности станка:
- Две функции обработки: фрезерование вертикальное и горизонтальное;
- Для вертикальной врезерной голов оснащена головка в форме башни, втулка шпинделя имеет такие функции подачи как автоматическую, ручную, ручную с тонкой регулировкой. Фрезерная головка может быть повернута на ± 45 °;
- Ход рабочего стола по направлению оси Х 1000 мм, по направлениям осей Y и Z оснащены широкие направляющие, что гарантируется хорошая стабильность;
- Манёвренная подача по направлениям X, Y и Z рабочего стола. Направляющие трехнаправленних осей обработаны закалкой по методу сверхзвуковой частоты и точным шлифованием;
- Смазка винтов и направляющих производится ручной смазочным устройством.
Основные технические характеристики:
|
Наименование
|
Ед.изм.
|
Х6336
|
|
Конус отверстия шпинделя
|
|
7:24 1SО50 7:24 1SО50
|
|
Расстояние от центра горизонтального вала до рабочего стола
|
мм
|
0-380
|
|
Расстояние от центра горизонтального вала до подвесной балки
|
мм
|
280
|
|
Диапазон частоты вращения шпинделя
|
Об./мин.
|
16、66-4540(вертик.) /12、 60-1800(гориз.)
|
|
Размеры рабочего стола
|
мм
|
1500*360
|
|
Ход рабочего стола
|
мм
|
1000/320/400
|
|
Скорость подачи рабочего стола продольно/поперечно
|
мм/мин.
|
8、15-370 (ускоренная подача 540)
|
|
Скорость перемещения рабочего стола вверх/вниз
|
мм/мин.
|
590
|
|
Количество, ширина и шаг пазов Т-образных на рабочего стола
|
|
3/18/80
|
|
Ход подвесной балки
|
мм
|
500
|
|
Мощность главного двигателя
|
кВт
|
2.2/3.7 (вертик.)/4 (гориз.)
|
|
Мощность подающегося двигателя рабочего стола
|
кВт
|
750
|
|
Мощность двигателя вверх/вниз рабочего стола
|
кВт
|
1100
|
|
Мощность насоса для охлаждения
|
кВт
|
90
|
|
Производительность насоса охлаждения
|
л/мин.
|
25
|
|
Габаритные размеры станка
|
мм
|
2220*1790*2360
|
|
Вес станка (нетто/брутто)
|
кг
|
2700/2800
|
