- Корпус станка с ЧПУ прошел полный процесс литья для обеспечения качества продукции.
- Тайваньский шпиндель (скорость, марка могут быть подобраны в соответствии с требованиями заказчика).
- Тайваньский шариковый винт и стопорная гайка.
- Тайваньский цилиндр давления.
- Японский подшипник NSk, немецкая муфта R+W.
- Автоматическая система смазки.
- Конвейер для стружки по желанию (в соответствии с требованиями заказчика).
Дополнительная конфигурация:
Система: Syntec, Siemens, Fanuc Mitsubishi
Магазин инструментов на 24 руки
4-я ось, 5-осевой
шпиндель Масляное охлаждение
Транспортер стружки Масло-водяной сепаратор
Кондиционер
Электрический шпиндель прямого подключения 12000 об/мин
Технические характеристики
|

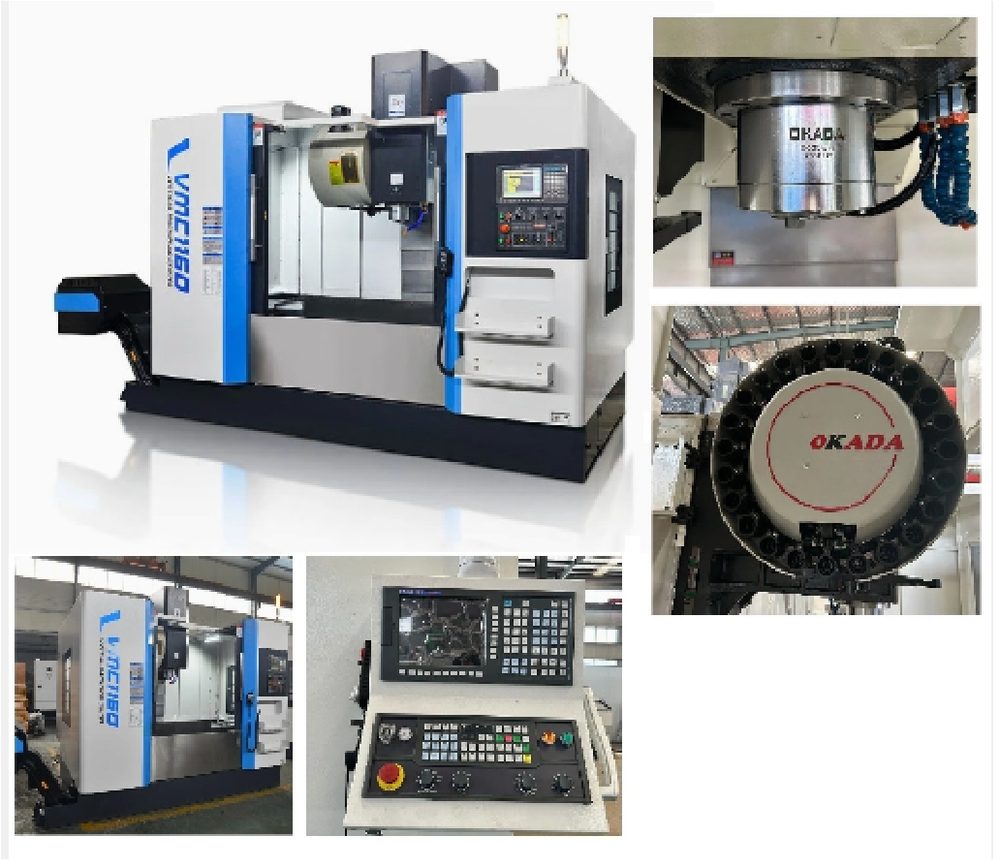

Модель VMC1160
|
|
Рабочий стол
|
Размер стола, мм
|
1200×600
|
|
Т-образный паз, мм
|
5-18-100
|
|
Максимальная грузоподъемность стола, кг
|
1000
|
|
Шпиндель
|
Конус шпинделя
|
BТ40
|
|
Скорость шпинделя, об/мин
|
8000
|
|
Мощность шпинделя, кВт
|
11
|
| Ход |
Перемещение по осям X,Y,Z, мм
|
1100×600×600
|
|
Расстояние от торца шпинделя до стола, мм
|
120-720
|
|
Расстояние от центра шпинделя до поверхности вертикальной направляющей, мм
|
600
|
|
Подача
|
Быстрая скорость движения X,Y,Z, мм/мин
|
24/24/24
|
|
Скорость подачи резания X,Y,Z, мм/мин
|
1~10000
|
|
Три оси
|
Крутящий момент двигателя оси XYZ, Нм
|
23/23/23
|
|
Ширина линейной направляющей оси XYZ, мм
|
45
|
|
Размер ходового винта XYZ
|
4012
|
|
XYZ скользящий блок №
|
2006/4/6
|
|
Вместимость инструментов
|
Вместимость инструментов
|
24Т
|
|
Макс. вес инструмента, кг
|
8
|
|
Макс. длина, мм
|
Ø78/300
|
|
Тип магазина инструментов
|
Тип руки
|
|
Точность
|
Точность позиционирования X/Y/Z, мм
|
0,0075
|
|
Повторная точность позиционированияX/Y/Z, мм
|
0,005
|
|
Станок
|
Размер машины, мм
|
2550х3200х2650
|
|
Модель литейного материала
|
HT300
|
|
Вес машины, кг
|
8000
|
