Все 5 осей используют винты класса точности, соответствуют предварительной нагрузке гайки и предварительному натяжению винта, предварительно устраняют люфт и повышение температуры, так что станок может достичь стабильности позиционирования и точности повторяемости. Кроме того, оси X/Y/Z используют прецизионные линейные направляющие для обеспечения контроля точности позиционирования и ошибок обработки, так что станок может иметь высокую точность и длительный срок службы.
Технические характеристики
| Модель |

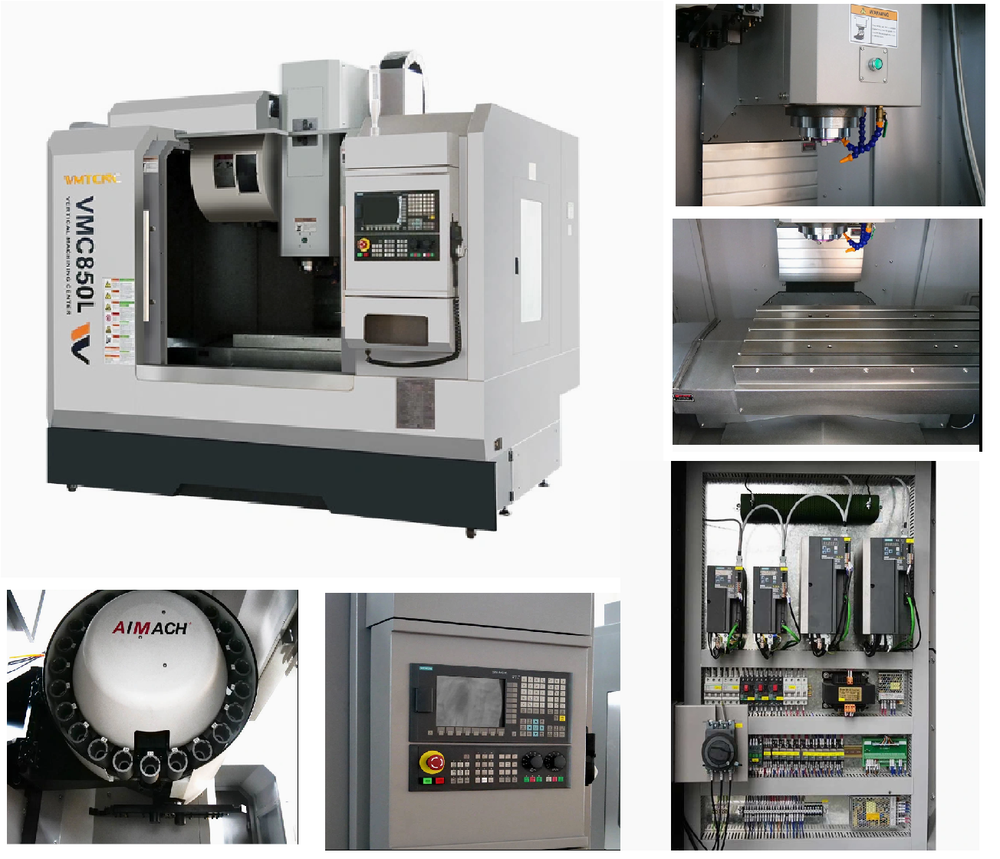

VMC850L |
| Рабочий стол |
Размеры рабочего стола, мм |
1000×500 |
| Размер Т-образных пазов, мм |
5-18x90 |
| Ход |
Перемещение по осям X/Y/Z, мм |
800/500/500 |
| Диапазон обработки |
Расстояние от центра шпинделя до колонны, мм |
550 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм |
150-650 |
| Шпиндель |
Конус шпинделя |
BТ40 |
| Мощность шпинделя, кВт |
7,5 |
| Макс. скорость шпинделя, об/мин |
8000 |
| Подача |
Макс. скорость подачи, м/мин |
10 |
| Быстрая скорость подачи (X/Y/Z), м/мин |
24/24/20 |
| Шариковый винт (диаметр+шаг) |
Шариковый винт осей X/Y/Z |
4016 |
| Инструментальный магазин |
Емкость магазина инструментов |
24Т |
| Макс. длина инструмента, мм |
300 |
| Время смены инструмента, с |
1,5 |
| Точность позиционирования (Национальный стандарт) |
Точность позиционирования (X/Y/Z), мм |
±0,005 |
| Точность повторного позиционирования (X/Y/Z), мм |
±0,003 |
| Габаритные размеры |
Д×Ш×В, мм |
2750×2300×2300 |
| Вес |
Макс. загрузка рабочего стола, кг |
500 |
| Вес машины, кг |
5300 |
