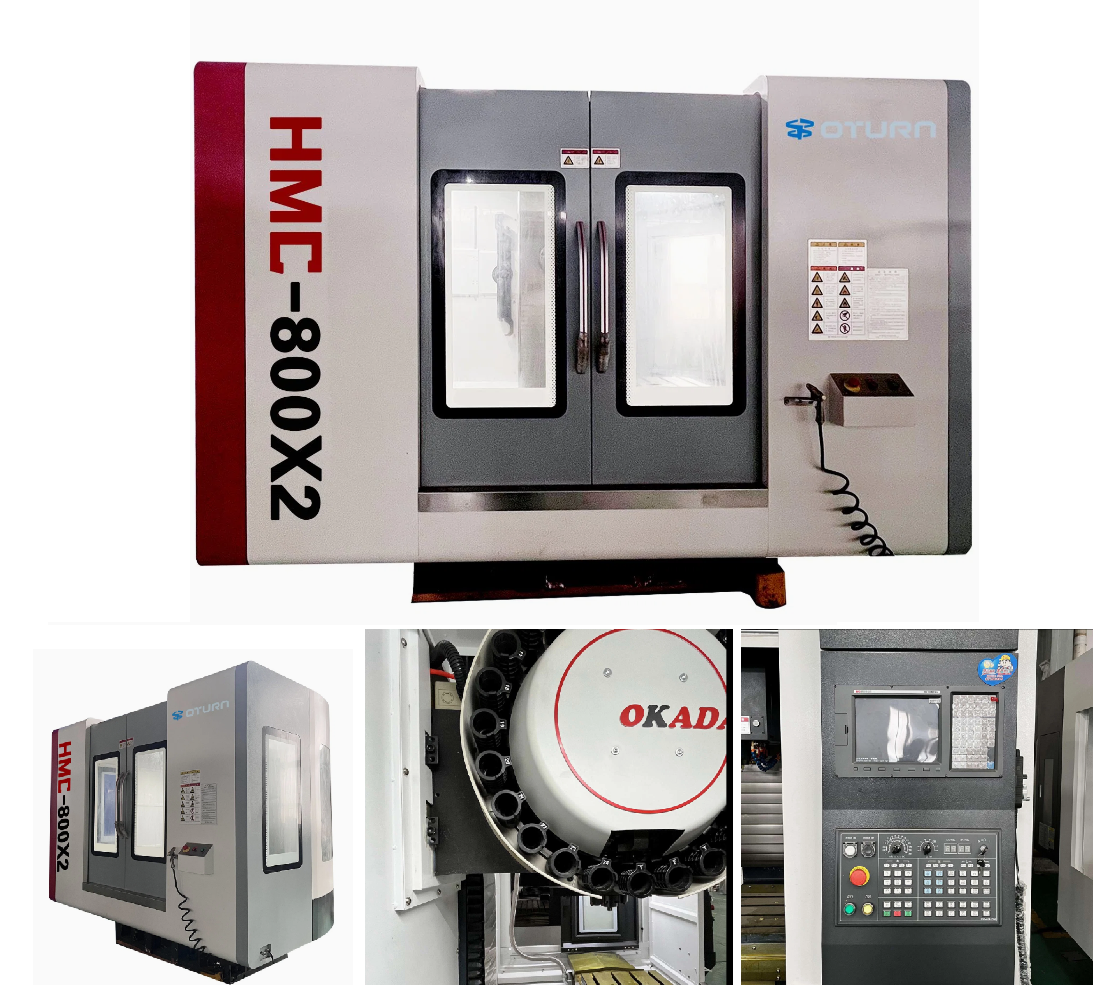

Горизонтальные обрабатывающие центры широко используются при обработке высокоточных деталей, особенно подходят для обработки автозапчастей, оптических приборов, медицинского оборудования, пневматических компонентов, авиационных и аэрокосмических деталей, пресс-форм и т. д. Этот станок в основном используется для фрезерования и подходит для сверления, нарезания резьбы, развертывания, растачивания и непрерывного фрезерования деталей.
Технические характеристики
|
Модель
|
HMC-800 * 2 | |
| Рабочий стол | Размер рабочего стола, мм | 800х800 |
| Количество рабочих столов | 2 | |
| Индексация рабочей таблицы | 1° / 0,001° | |
| Макс. нагрузка на рабочий стол, кг | 1500 | |
| Форма рабочей поверхности (Т-образный паз), мм | 5х22х160 | |
| Макс. диаметр вращения заготовки, мм | Ø 1200 | |
| 3-осевое перемещение | Перемещение по оси X, мм | 1100 |
| Перемещение по оси Y, мм | 850 | |
| Перемещение по оси Z, мм | 900 | |
| Параметры шпинделя | Скорость шпинделя | 6000 |
| Конус шпинделя | БТ50 | |
| Мощность шпинделя, Нм | 18,5/220 | |
| Расстояние от оси шпинделя до рабочего стола, мм | 100-950 | |
| Расстояние от торца шпинделя до центра рабочего стола, мм | 180~1080 | |
| Инструментальный магазин | Емкость инструментального магазина BT-50, шт | 40 |
| Макс . размер инструмента (диаметр х длина), мм | 125×350 легкий инструмент 500 | |
| Нет соседнего инструмента 245×300 | ||
| Макс. вес инструмента, кг | 25 | |
| Время смены инструмента, с | 2,6 | |
| Технические характеристики трехосного линейного рельса | Направляющие роликовые рельсы повышенной прочности в направлении X, Y и Z, мм | 55 |
| Характеристики трехосного винта | Направление X, направление Y, направление Z (диаметр × шаг) | 50х12 |
| Скорость быстрого перемещения | Направление X, направление Y, направление Z, м/мин | 24 |
| Ось В, об/мин | 10 | |
| Скорость подачи резания | Направление X, направление Y, направление Z, мм/мин | 1-10000мм/мин |
| Точность позиционирования | Направление X, направление Y, направление Z, мм | 0,012 (полный ход ) |
| Ось В | 12″ | |
| Повторная точность позиционирования | Направление X, направление Y, направление Z, мм | 0,008 (полный ход ) |
| Ось В | 6″ | |
| Система ЧПУ | Серводвигатель направления X | BiS40/2000 |
| Серводвигатель направления Y (сигнализация тормоза) | BiS40Б/2000 | |
| Серводвигатель Z-направления | BiS40/2000 | |
| Серводвигатель оси B | BiS22/2000 | |
| Серводвигатель шпинделя | BiIP40/6000 | |
| Габаритные размеры, мм | 4200х5010х3800 | |
| Вес, кг | 15000 | |
