Массивная конструкция станины выполнена из высококачественного чугуна благодаря чему обеспечивается максимальная жесткость. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость станка при продолжительном использовании.
Благодаря широкой монолитной станине с линейными направляющими и высококачественной ШВП для высоких нагрузок исключается возможность провисания стола. Перенос массы инструментального магазина на станину станка повышает надежность работы устройства смены инструмента и продлевает срок его службы. ШВП с двойными гайками обеспечивают высокую точность и длительный срок службы.
Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка. Применение высокоточного шпинделя Тайваня с устройством защиты воздушная завеса обеспечивает стабильную точность и длительный срок службы. Дополнением являются поворотный стол с ЧПУ, индексирующий стол, сменный стол.

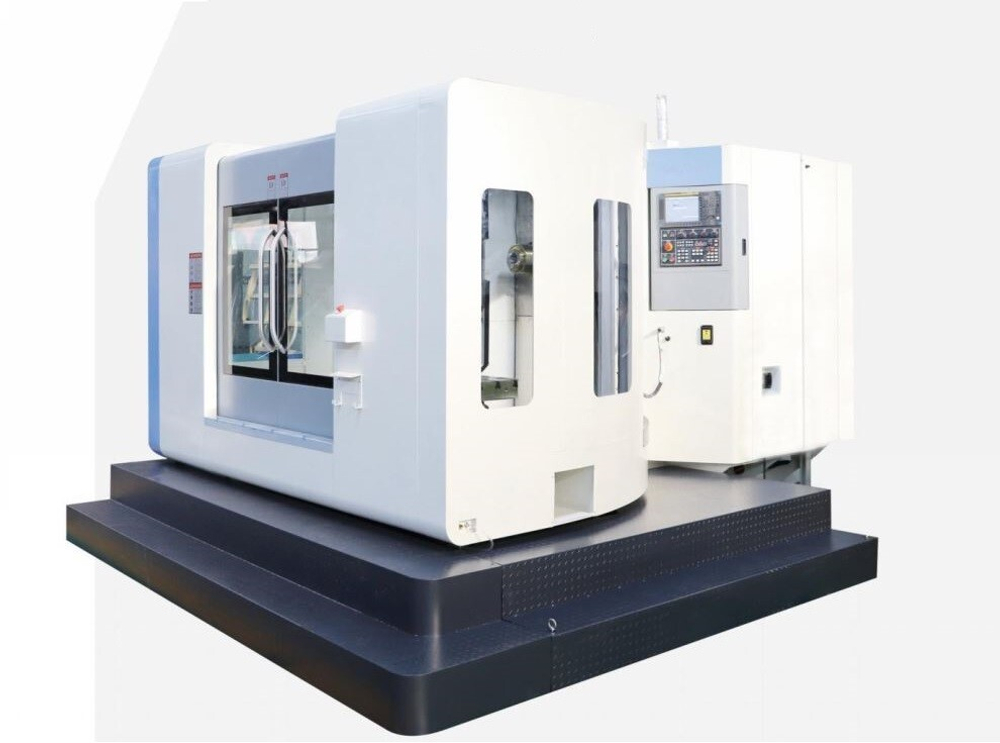

Эксплуатационные характеристики горизонтального обрабатывающего центра.
|
Основные технические данные |
НМС500 |
Основные технические данные |
НМС630 |
НМС800 |
|||
|
Верстак (свпомогательный верстак + круглый стол) |
мм |
500х500 |
Размер рабочей поверхности |
мм |
630х700 |
800х800 |
|
|
Индексация рабочего стола |
- |
1⁰ х 360⁰ |
Перемещение по оси Х |
мм |
1000 |
1300 |
|
|
Т-образный паз |
мм |
5х18х100 |
Перемещение по оси Z |
мм |
800 |
900 |
|
|
Перемещение по оси X |
мм |
700 |
Перемещение по оси Y |
мм |
740 |
900 |
|
|
Перемещение по оси Z |
мм |
810 |
Расстояние от торца шпинделя до центра стола |
мм |
150~950 |
180~1080 |
|
|
Перемещение по оси Y |
мм |
700 |
Расстояние от центра шпинделя до рабочей поверхности |
мм |
60~800 |
100~1000 |
|
|
Расстояние от центра шпинделя до центра стола (по вертикали) |
мм |
0~810 |
Конус шпинделя |
- |
ISO50 |
ISO50 |
|
|
Расстояние от торца шпинделя до рабочей поверхности (по вертикали) |
мм |
–10~690 |
Скорость вращения шпинделя |
об/мин |
20~6000 |
20~6000 |
|
|
Расстояние от центра шпинделя до рабочей поверхности (по горизонтали) |
мм |
50~750 |
Скорость быстрого хода по осям X/Y/Z |
м/мин |
36/36/30 |
24 |
|
|
Расстояние от торца шпинделя до рабочей поверхности (по горизонтали) |
мм |
–130~680 |
Макс. скорость поворотного стола |
м/мин |
10 |
10 |
|
|
Конус шпинделя |
- |
ВТ40 |
Точность позиционирования |
мм |
0,012 |
0,012 |
|
|
Скорость вращения шпинделя |
об/мин |
20~3000 |
Точность повторного позиционирования |
мм |
0,008 |
0,008 |
|
|
Мощность привода шпинделя |
min |
кВт |
7,5/11 |
Кол-во инструмента в магазине |
шт |
24 |
40 |
|
max |
15 |
||||||
|
Скорость быстрого хода по осям X/Y/Z |
мм/мин |
2400 |
Время смены инструмента |
с |
2,5 |
5,5 |
|
|
Скорость подачи X/Y/Z |
мм/мин |
1~10000 |
Макс. масса устанавливаемого инструмента |
кг |
18 |
25 |
|
|
Миним. дискретность задаваемых значений |
мм |
0,001 |
Макс. диаметр инструмента |
мм |
112 |
125 |
|
|
Кол-во инструмента в магазине |
шт |
30 |
Макс. длина инструмента |
мм |
320 |
350 |
|
|
Метод выбора инструмента |
- |
случайный |
|||||
|
Макс. размер инструмента |
диаметр |
мм |
77(подряд)/130(через один) |
Мощность |
кВт |
15/18 |
18/25 |
|
длина |
320/300 |
||||||
|
Макс. масса устанавливаемого инструмента |
кг |
8 |
Макс. крутящий момент |
Нм |
141 |
141 |
|
|
Время смены инструмента |
с |
2,5 |
|||||
|
Макс. скорость поворотного стола |
м/мин |
5 |
Размер станка (Длина х Ширина х Высота) |
мм |
3800х2700х2750 |
5000х3700х3950 |
|
|
Размер станка (Длина х Ширина х Высота) |
мм |
3650х2800х2340 |
|||||
