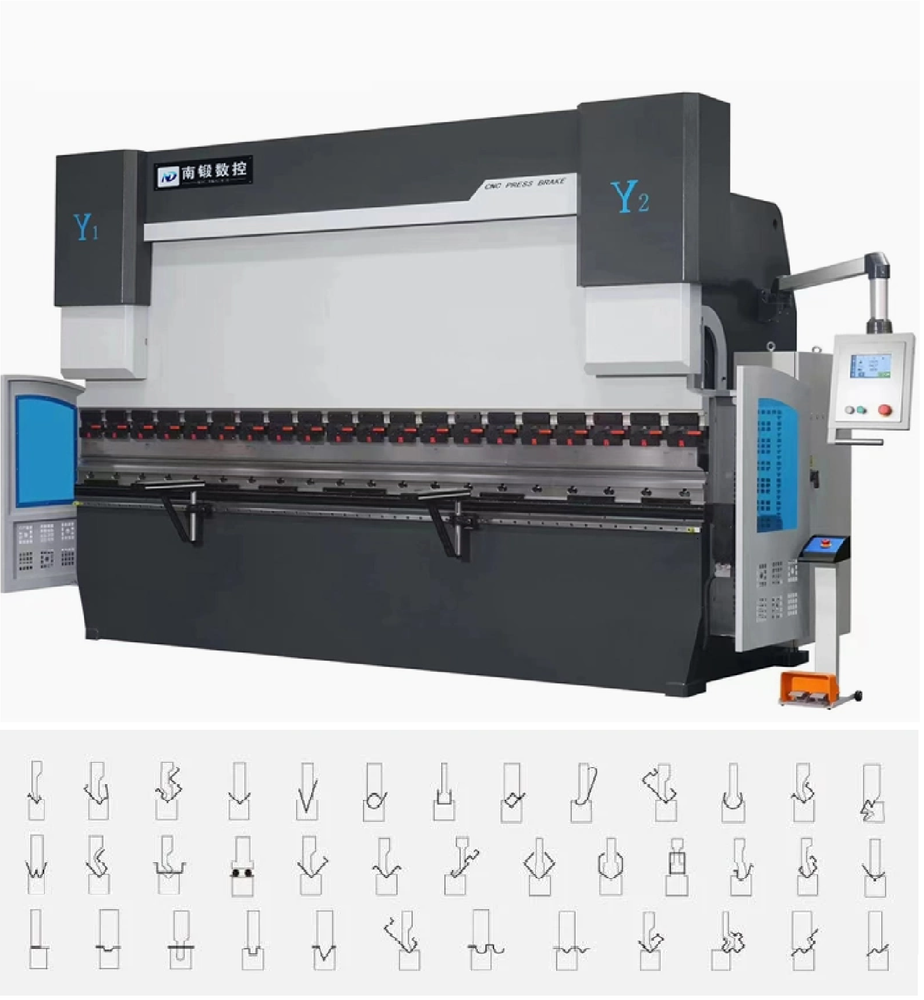

Машина имеет прочную сварную конструкцию из стали, обеспечивающую достаточную прочность и жесткость.
Гидравлическая конструкция с нисходящим ходом обеспечивает плавную и надежную работу.
Механический упор гарантирует высокую точность и синхронный крутящий момент.
Электрически регулируемое расстояние заднего упора и ход верхнего ползуна, а также дисплей счетчика обеспечивают точность.
На верхнем инструменте установлен механизм компенсации натяжения для точной гибки.
Управление осуществляется системой Eston E21 NC.
В комплект поставки входит автоматическое управление приводом осей X и Y.
Задний упор управляется дельта-преобразователем.
Благодаря использованию шарико-винтовой передачи и штока HIWIN станок обеспечивает точность позиционирования 0,02 мм.
В машине используются фитинги EMB немецкого производства.
Машина оснащена главным двигателем Siemens.
Для дополнительной безопасности предусмотрена защита от гидравлической и электрической перегрузки.
Технические характеристики
|
ТИП |
Номинальная |
Длина рабочего стола (мм) |
Расстояние между полюсами (мм) |
Глубина хода (мм) |
Ход |
Макс. |
Власть (кВт) |
Вес (кг) |
Измерение ДxШxВ (мм) |
|
40Т/2200 |
400 |
2200 |
1850 |
230 |
100 |
320 |
5.5 |
2750 |
2200x1200x1900 |
|
40Т/2500 |
400 |
2500 |
1850 |
230 |
100 |
320 |
5.5 |
3000 |
2500x1200x1900 |
|
50Т/2500 |
500 |
2500 |
1850 |
230 |
100 |
320 |
5.5 |
3400 |
2500x1200x2000 |
|
63Т/2500 |
630 |
2500 |
1900 |
250 |
100 |
320 |
5.5 |
4000 |
2500x1300x2210 |
|
63Т/3200 |
630 |
3200 |
2560 |
250 |
100 |
320 |
5.5 |
5000 |
3200x1300x2210 |
|
80Т/2500 |
800 |
2500 |
1990 |
300 |
100 |
320 |
7.5 |
5000 |
2500x1400x2300 |
|
80Т/3200 |
800 |
3200 |
2560 |
320 |
100 |
350 |
7.5 |
6000 |
3200x1500x2300 |
|
80Т/4000 |
800 |
4000 |
3200 |
320 |
100 |
350 |
7.5 |
7000 |
4000x1500x2100 |
|
100Т/2500 |
1000 |
2500 |
1990 |
320 |
120 |
350 |
7.5 |
6000 |
2500x1600x2400 |
|
100Т/3200 |
1000 |
3200 |
2600 |
320 |
150 |
400 |
7.5 |
6800 |
3200x1600x2600 |
|
100Т/4000 |
1000 |
4000 |
3200 |
320 |
150 |
400 |
7.5 |
8000 |
4000x1600x2600 |
|
125Т/3200 |
1250 |
3200 |
2600 |
320 |
150 |
400 |
11 |
7000 |
3200x1600x2600 |
|
125Т/4000 |
1250 |
4000 |
3200 |
320 |
150 |
400 |
11 |
8500 |
4000x1600x2600 |
|
160Т/3200 |
1600 |
3200 |
2580 |
320 |
200 |
460 |
11 |
10000 |
3200x1700x2700 |
|
160Т/4000 |
1600 |
4000 |
2900 |
320 |
200 |
460 |
11 |
11000 |
4000x1700x2800 |
|
160Т/5000 |
1600 |
5000 |
3900 |
320 |
200 |
460 |
11 |
13500 |
5000x1900x3100 |
|
160Т/6000 |
1600 |
6000 |
4900 |
320 |
200 |
460 |
11 |
18500 |
6300x1900x3200 |
|
200Т/3200 |
2000 |
3200 |
2480 |
320 |
200 |
460 |
11 |
11000 |
3200x1950x2800 |
|
200Т/4000 |
2000 |
4000 |
2900 |
320 |
200 |
460 |
11 |
12500 |
4000x1950x2800 |
|
200Т/5000 |
2000 |
5000 |
3900 |
320 |
200 |
460 |
11 |
14000 |
5000x1950x3000 |
|
200Т/6000 |
2000 |
6000 |
4900 |
320 |
200 |
460 |
11 |
20000 |
6000x1950x3300 |
|
250Т/3200 |
2500 |
3200 |
2450 |
400 |
250 |
590 |
18.5 |
18500 |
3250x2000x3200 |
|
250Т/4000 |
2500 |
4000 |
2900 |
400 |
250 |
590 |
18.5 |
20000 |
4000x2000x3400 |
|
250Т/5000 |
2500 |
5000 |
3900 |
400 |
250 |
590 |
18.5 |
23000 |
5000x2000x3400 |
|
250Т/6000 |
2500 |
6000 |
4900 |
400 |
250 |
590 |
18.5 |
27000 |
6000x2000x3400 |
|
300Т/3200 |
3000 |
3200 |
2450 |
400 |
250 |
590 |
22 |
20500 |
3200x2000x3450 |
|
300Т/4000 |
3000 |
4000 |
2900 |
400 |
250 |
590 |
22 |
22000 |
4000x2000x3450 |
|
300Т/5000 |
3000 |
5000 |
3900 |
400 |
250 |
590 |
22 |
25000 |
5000x2000x3450 |
|
300Т/6000 |
3000 |
6000 |
4900 |
400 |
250 |
590 |
22 |
28500 |
6000x2000x3450 |
|
400Т/3200 |
4000 |
3200 |
2400 |
400 |
250 |
590 |
30 |
22500 |
3200x2180x3400 |
|
400Т/4000 |
4000 |
4000 |
2900 |
400 |
250 |
590 |
30 |
25000 |
4000x2180x3400 |
|
400Т/5000 |
4000 |
5000 |
3900 |
400 |
250 |
590 |
30 |
29000 |
5000x2180x3500 |
|
400Т/6000 |
4000 |
6000 |
4900 |
400 |
250 |
590 |
30 |
34000 |
6000x2180x3800 |
|
500Т/5000 |
5000 |
5000 |
3900 |
400 |
250 |
590 |
45 |
42000 |
5050x3500x3700 |
|
500Т/6000 |
5000 |
6000 |
4900 |
400 |
320 |
590 |
45 |
54000 |
6050x3500x3700 |
|
600Т/4000 |
6000 |
4000 |
2900 |
400 |
320 |
590 |
55 |
44000 |
4050x1500x3700 |
|
600Т/6000 |
6000 |
6000 |
4900 |
400 |
320 |
590 |
55 |
60000 |
6050x4500x3700 |
