Описание

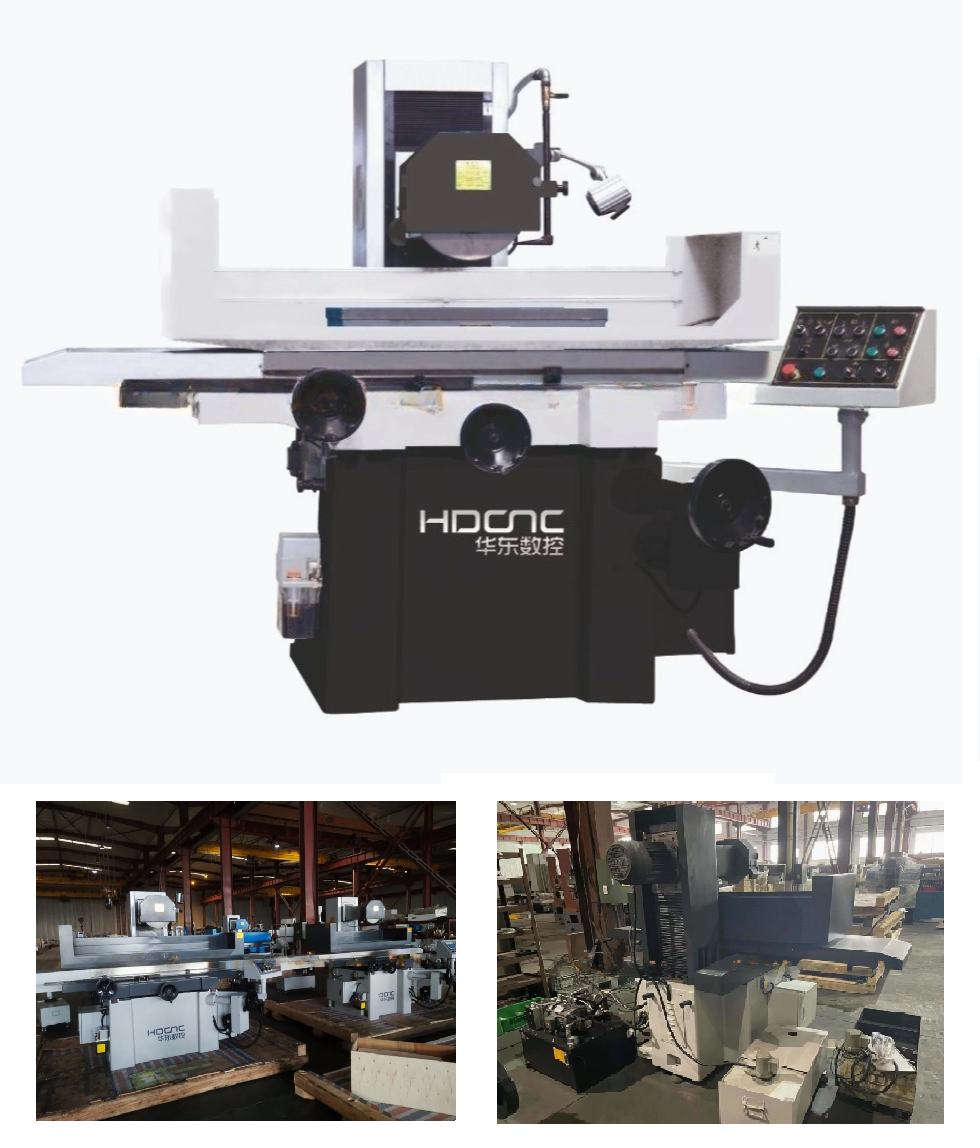

Машина принимает форму компоновки "+", а поперечный направляющий рельс покрыт мягким ремнем. Движение стола принимает закрытую гидравлическую систему. Передняя и задняя подача может подаваться вручную или винтовой стержень может приводиться в действие двигателем для прерывистой подачи. Шлифовальная головка может перемещаться вверх и вниз подъемным двигателем для быстрого подъема (AHR) или серводвигателем для быстрого подъема и автоматической подачи (AHD) или управляться вручную. Высокоточный скользящий винт, высокопрочное чугунное основание, шпиндель шлифовальной головки принимает прецизионный радиально-упорный роликовый подшипник, высокожесткую конструкцию втулки, общее качество машины стабильное, плавная работа.
Технические характеристики
| Модель | SG2050AH SG2050AHR SG2050AHD |
SGA2550AH SGA2550AHR SGA2550AHD |
SGA3063AH SGA3063AHR SGA3063AHD |
SGA4080AH SGA4080AHR SGA4080AHD |
SGA30100AH SGA30100AHR SGA30100AHD |
SGA40100AH SGA40100AHR SGA40100AHD |
| Размер стола, мм | 200х460 | 250х500 | 305х635 | 406х813 | 305х1020 | 406х1020 |
| Макс. продольное перемещение, мм | 510 | 560 | 765 | 910 | 1130 | 1130 |
| Макс. поперечный ход, мм | 238 | 275 | 340 | 450 | 340 | 450 |
| Макс. расстояние от центра шпинделя до стола, мм |
450 | 580 | ||||
| Размер магнитного патрона, мм | 200х460 | 250х500 | 300х600 | 400х800 | 300х1000 | 400х1000 |
| Продольная подача, мм | 7 ~ 23 | |||||
| Поперечное перемещение рабочего стола | ||||||
| Автоматическая подача, мм/мин | 0,1-8 | |||||
| Быстрая скорость, мм/мин | 990 | |||||
| Подача маховика, мм/дел. | 0,02 | |||||
| Вертикальное перемещение головки колеса | ||||||
| Автоматическая подача, мм/ход | (AH/AHR) 0,005/0,01/0,02/0,03/0,04/0,05(только для модели AHD) | |||||
| Быстрая скорость, мм/мин | (AH) 460(только для модели AHR/AHD) | |||||
| Подача маховика, мм | 0,005 | |||||
| Скорость колеса, об/мин | 2850 | 1450 | ||||
| Размер колеса, мм | 200х20х31,75 | 350х40х127 | ||||
| Двигатель шпинделя, кВт | 1.5 | 2.2 | 5.5 | |||
| Гидравлический двигатель, кВт | 0,75 | 2.2 | ||||
| Охлаждающий двигатель, кВт | 0,04 | 0,125 | ||||
| Общая номинальная мощность, кВт | 3 | 3.7 | 9 | |||
| Макс. нагрузка на стол (включая патрон), кг | 120 | 180 | 270 | 500 | 400 | 600 |
| Вес брутто, кг | 1600 | 1800 | 2600 | 3300 | 3200 | 3800 |
