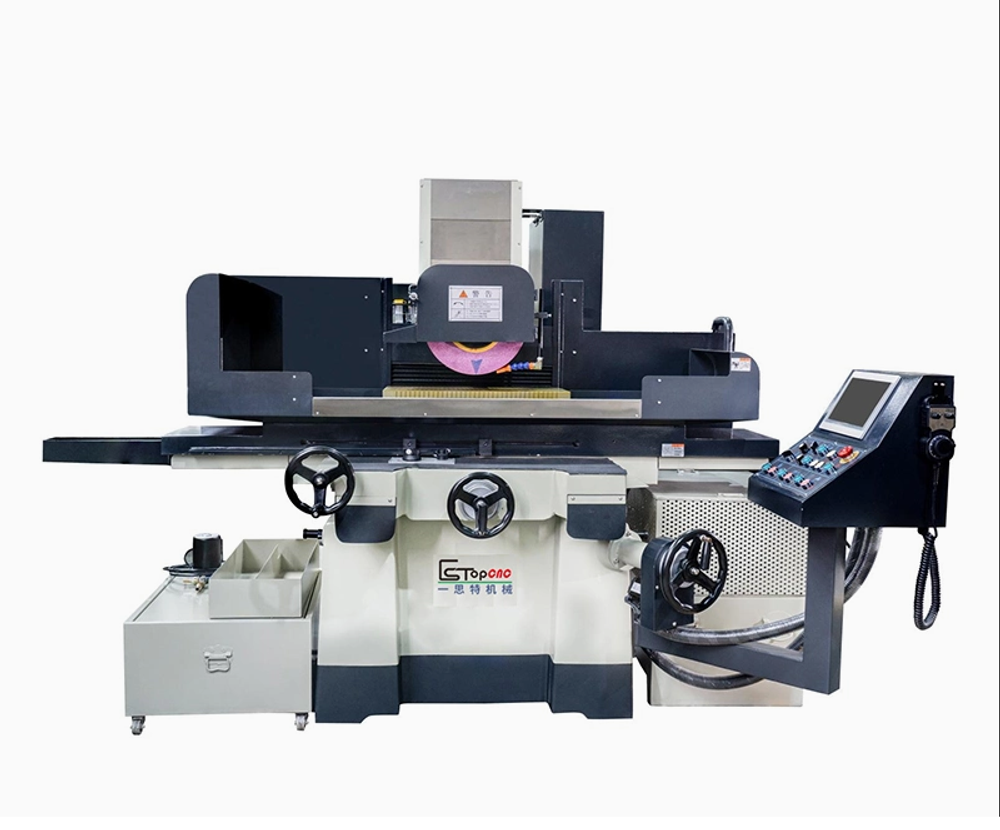

Плоскошлифовальный станок по металлу седельного типа для поверхностного шлифования:
эти серии, различные по размеру, являются самыми мощными плоскошлифовальными станками седельного типа, которые демонстрируют высокую эффективность, а также высокую точность для крупных деталей и форм.
- Высокоточный шпиндель и двигатель шпинделя с низким уровнем вибрации и шума
- Прочный и подходит для точного шлифования
- Интенсивное исследовательское планирование и производство с высокоэластичной структурой
- Отличная прочность и возможность тяжелого шлифования
- 4-точечный режим подвески, направляющая поперечного хода
Технические характеристики
| |
Модель |
ETA-60120NC |
ETA-60125NC |
| Рабочий стол |
Размер стола электромагнита (Х; Y), мм |
1200x600 |
1250x600 |
| Перемещение по оси X влево/вправо, мм |
1400 |
1500 |
| Перемещение по оси Y вперед/назад, мм |
660 |
| Макс. расстояние от центра колеса до стола, мм |
495 |
| Максимальная грузоподъемность рабочего стола, кг |
2500 |
| Спецификация Т-образного паза стола, мм |
18x3 |
| Скорость подачи рабочего стола , м/мин |
5-30 |
| Впереди/сзади Подача |
Автоматическая подача вперед/назад, мм |
0,02-5 |
| Вперед/назад (50 Гц/60 Гц) Высокая скорость движения, мм/мин |
990/1190 |
| Шлифовальный круг |
Макс. размер шлифовального круга, мм |
Φ350xΦ127x20-50 |
| (50Гц/60Гц) Скорость шлифовального круга, об/мин |
1450/1740 |
| Ось Z вверх/вниз |
Высокая скорость движения, мм/мин |
230 |
| Мотор |
Двигатель шпинделя |
15x4 |
| Вверх/вниз, двигатель оси Z, В |
750 |
| Гидравлический двигатель |
5x6 |
| Охлаждающий двигатель, В |
90 |
| В переднем и заднем сервоприводе, двигатель оси Y, В |
2000 |
| Размер машины |
Габаритные размеры, мм |
3560x2480x2360 |
| Вес, кг |
≈5200 |
≈5300 |
