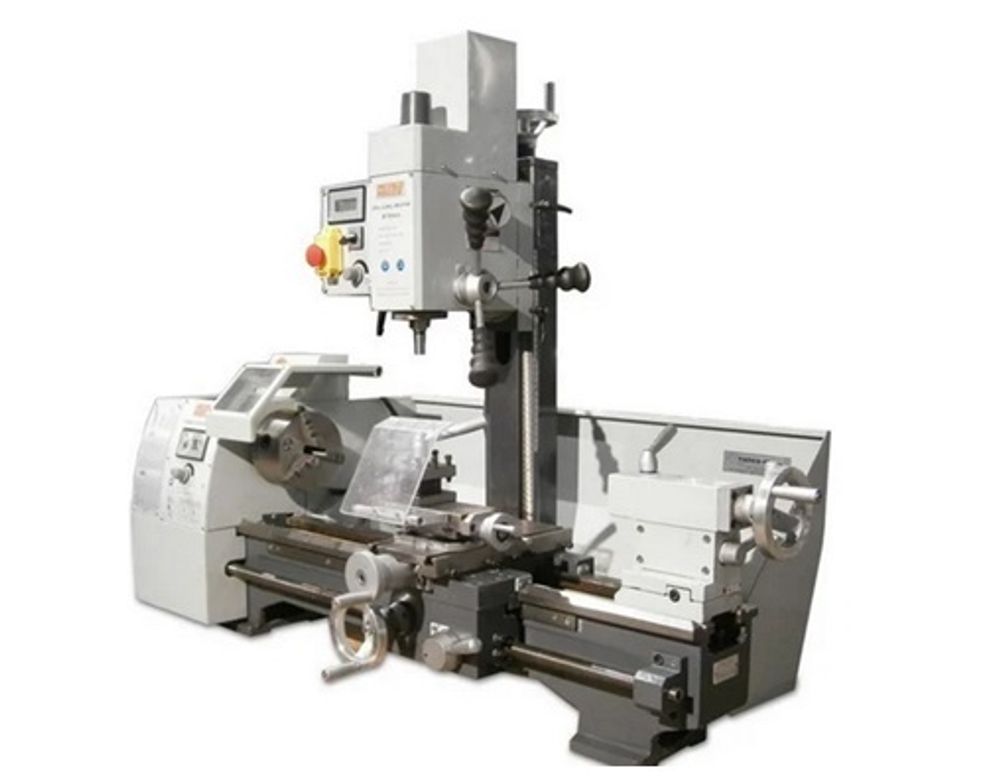

Токарно-фрезерный станок MetalMaster MML 2870 M 17037 - это профессиональное металлообрабатывающее оборудование для современного промышленного предприятия. Агрегат позволяет выполнять комплексную обработку заготовок и оперативно переходить от выполнения токарных операций к сверлению, нарезанию метрической и дюймовой резьбы или фрезерованию. Ширина станины составляет 180 мм. Максимальный диаметр деталей, устанавливаемых над суппортом, составляет 170 мм. Задняя бабка имеет ширину основания 155 мм, диаметр ее пиноли равен 30 мм. Помимо токарных резцов в качестве оснастки применяются сверла и концевые фрезы (максимальный диаметр - 20 мм). Станок комплектуется двумя отдельными двигателями мощностью 0.85 кВт для каждого из рабочих узлов - токарного и фрезерного.
Технические характеристики станка METALMASTER MML 2870 M:
Вид - токарно-фрезерный
Тип электродвигателя - асинхронный
Частота вращения шпинделя -150-2000 об/мин
Расстояние между центрами - 700 мм
Max диаметр обработки над станиной - 280 мм
Вес нетто - 420 кг
Диаметр сквозного отверстия шпинделя - 26 мм
Шаг нарезаемой резьбы - 0.2-3.5 мм
Диапазон метрической резьбы - 0.2-3.5 мм
Система подачи СОЖ - нет
Конус шпинделя МК-4 (МТ4)
Материал обработки - металл
Метрическая резьба - есть
Напряжение - 220 В
Min частота вращения шпинделя -150 об/мин
Max частота вращения шпинделя - 2000 об/мин
Конус задней бабки МК-4 (МТ4)
Ход пиноли задней бабки 90 мм
Потребляемая мощность 850 Вт
Min шаг метрической (М) резьбы 0.2 мм
Max шаг метрической (М) резьбы 3.5 мм
Габаритные размеры 1050х1390х450 мм
Преимущества станка METALMASTER MML 2870 M
- Комбинированный станок для токарной, фрезерной и сверлильной обработки;
- Жесткая станина из серого чугуна с закаленными и отшлифованными направляющими (HRC 42 - 52);
- Конс шпинделя - МК-4 (токарный);
- Радиальное биение шпинделя менее 0,009 мм;
- Правое/левое вращение шпинделя;
- Долговечные подшипники;
- Легко переключаемый, закрытый привод подачи практически не требует техобслуживания;
- Рычажное управление продольной и поперечной подачей расположено на суппорте, изменение направления подачи переключается на передней бабке;
- Сменные шестерни обеспечивают большой диапазон нарезаемых резьб;
- Возможность поперечного смещения задней бабки для точения длинных конусов;
- Поворот верхней каретки суппорта для точения коротких конусов;
- Сверлильно-фрезерная установка - жесткой конструкции с вертикальной колонной и регулируемыми направляющими типа ласточкин хвост;
- Кожух патрона с концевым выключателем;
- Кнопка аварийной остановки;
- Защитный экран зоны резания;
- Нарезание резьбы, метрическая - 0,2-3,5 мм;
- Нарезание резьбы, дюймовая - 8-56 TPI;
- Поперечная регулировка задней бабки ± 3 mm / ± 0,12";
- Ширина основания задней бабки - 155 мм;
- Диапазон частот вращения (токарная обработка) - 150-2000 об/мин;
- Расстояние торец шпинделя/стол (фрезерование) - 150 мм;
- Вылет (фрезерование) - 175 мм;
- Диапазон частот вращения фрезерной головки - 180-3200 об/мин;
- Зажим шпинделя (фрезерование) - MK 2 / MT 2.
