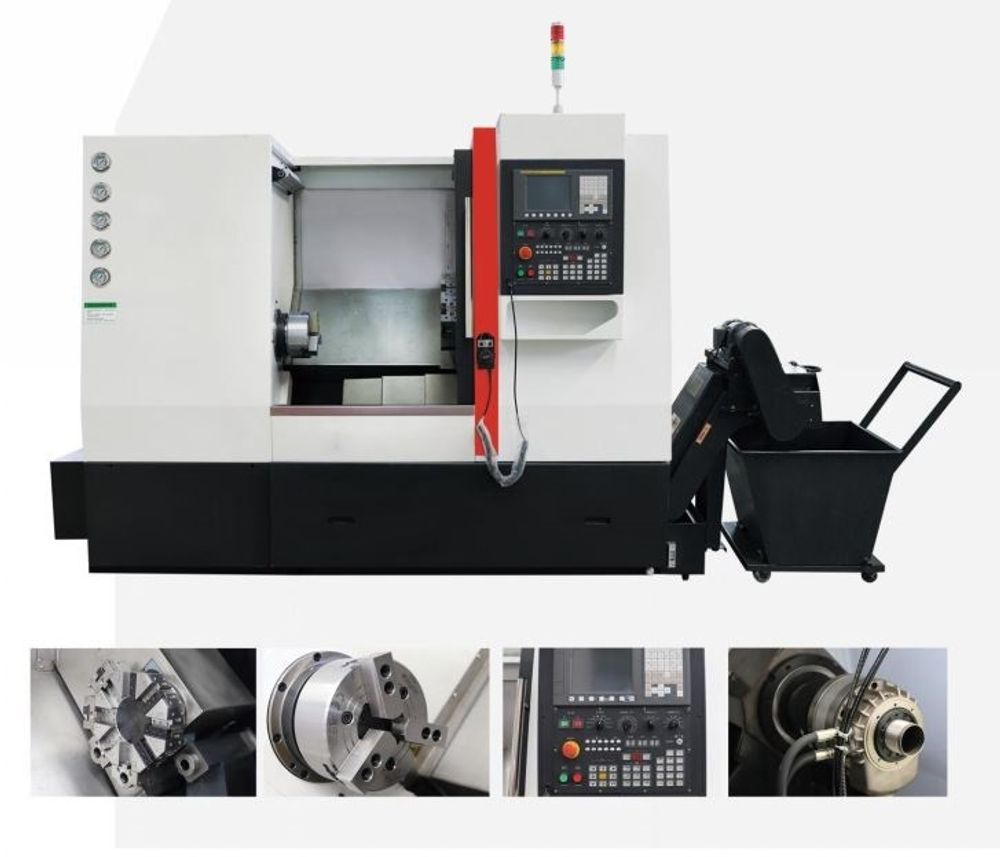

Назначение токарного станка с ЧПУ:
Токарные станки с ЧПУ с наклонной станиной многофункциональны, обладают высокой точностью и скоростью обработки. Точность обработки может достигать IT7. Предназначены для изготовления высокоточных и сложных деталей на предприятиях различных отраслей промышленности с применением современных инструментов. Эти станки в основном используется для обработки различных деталей типа валов и дисков. Они могут обрабатывать различные внутренние и внешние криволинейные поверхности резьбы, дуг, конусов и вращающихся тел в соответствии с требованиями к скорости высокоскоростной обработки черных и цветных металлов.
Особенности токарного станка с ЧПУ:
• Станина с наклоном под углом 45 градусов
• Высокоточная тайваньская направляющая скольжения
• Наклонная станина обеспечивает свободный сход стружки и позволяет ее легко убирать и очищать станок
• Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
• Высокопроизводительный шпиндельный узел подходит для обработки подшипников и шестерен
Технические характеристики
|
Основные технические данные |
ТСК550 |
СК40-750 |
СК40-1000 |
||
|
Габариты обрабатываемых деталей |
Макс. диаметр вращения над станиной |
мм |
540 |
540 |
540 |
|
Макс. диаметр обработки над суппортом |
мм |
270 |
270 |
270 |
|
|
Макс. диаметр обработки детали |
мм |
400 |
400 |
400 |
|
|
Макс. длина обработки |
мм |
700 |
700 |
900 |
|
|
Шпиндель |
Макс. скорость вращения |
об/мин |
4000 |
4000 |
4000 |
|
Биение шпинделя |
мм |
0,008/300 |
0,008/300 |
0,008/300 |
|
|
Проходное отверстие |
мм |
65 |
65 |
65 |
|
|
Диаметр стержня |
мм |
48 |
48 |
48 |
|
|
Гидравлический патрон |
" |
8 |
8 |
8 |
|
|
Мощность двигателя |
кВт |
7,5 |
7,5 |
7,5 |
|
|
Перемещение |
Ход по оси Х |
мм |
220 |
220 |
220 |
|
Ход по оси Z |
мм |
750 |
750 |
1000 |
|
|
Подача |
Скорость быстрого хода по оси Х |
м/мин |
20 |
20 |
20 |
|
Скорость быстрого хода по оси Z |
м/мин |
20 |
20 |
20 |
|
|
Диапазон скорости подачи |
мм/мин |
1-6000 |
1-6000 |
1-6000 |
|
|
Задняя бабка |
Ход задней бабки |
мм |
550/ручной |
550/ручной |
800/ручной |
|
Ход пиноли задней бабки |
мм |
120/гидравлический/ручной |
120/гидравлический/ручной |
120/гидравлический/ручной |
|
|
Направляющая |
Угол наклона |
⁰ |
30 |
30 |
30 |
|
Тип |
- |
Скольжения |
Скольжения |
Скольжения |
|
|
Точность |
Позиционирования |
мм |
0,016 |
0,016 |
0,016 |
|
Повторного позиционирования |
мм |
0,008 |
0,008 |
0,008 |
|
|
Габариты станка |
Вес |
кг |
3800 |
3800 |
4200 |
|
Размер (Длина х Ширина х Высота) |
мм |
2920х1680х2070 |
2920х1680х2070 |
3200х1680х2070 |
|
