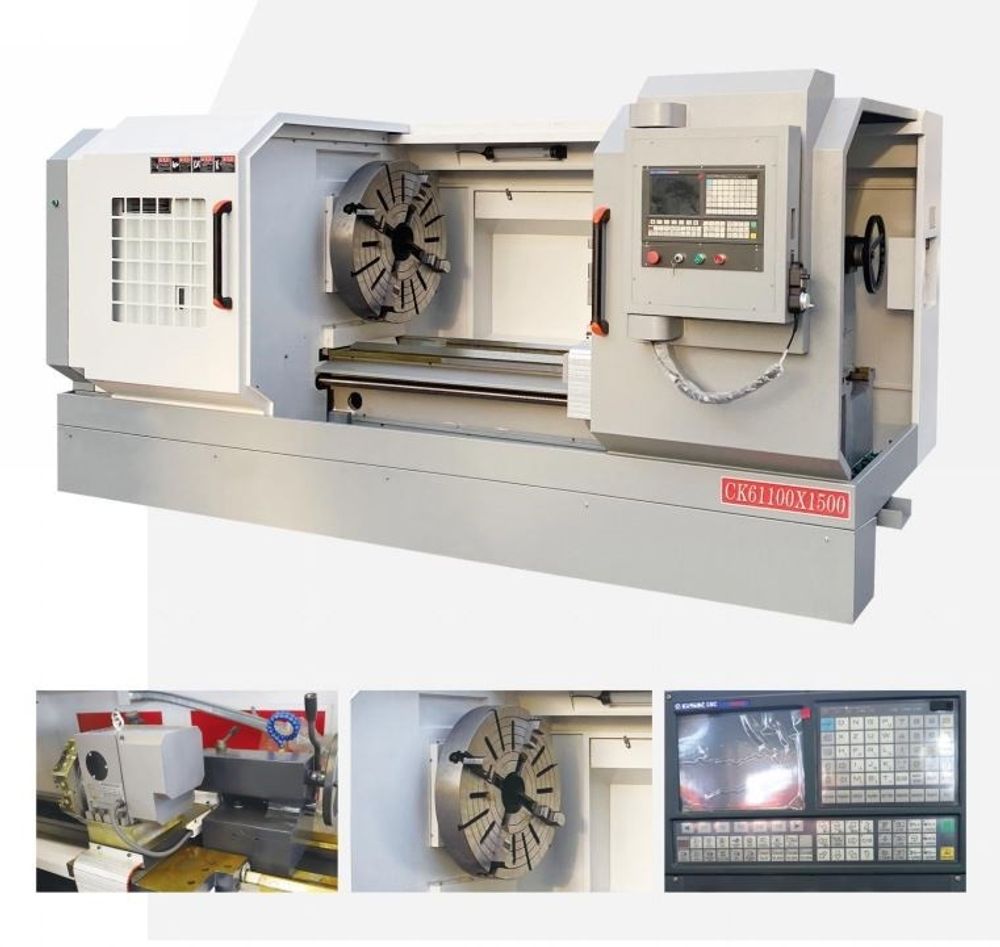

Назначение токарного станка с ЧПУ:
Система ЧПУ автоматически управляет станком для выполнения различных видов токарной обработки внутренних отверстий, внешних окружностей, конических поверхностей, дуговых поверхностей и резьбы. Простое программирование, высокая точность и другие преимущества.
Особенности токарного станка с ЧПУ:
• Расширенная станина с высокой устойчивостью
• Двухскоростное переключение оборотов главного вала, бесступенчатая регулировка скорости преобразования частоты вращения
• Расширенная каретка
• Автоматическая централизованная смазка
Технические характеристики
|
Основные технические данные |
СК61125 |
СК61140 |
СК61150 |
|
|
Макс. диаметр вращения над станиной |
мм |
1250 |
1400 |
1500 |
|
Макс. диаметр обработки над суппортом |
мм |
800 |
1000 |
1100 |
|
Макс. длина обработки |
мм |
1500/2000/3000 |
1500/2000/3000 |
1500/2000/3000 |
|
Частота вращения шпинделя |
об/мин |
30-800 |
4-300 |
4-300 |
|
Конус шпинделя |
- |
D11 |
D11 |
D11 |
|
Конус конца шпинделя |
- |
метрический 120/1:20 |
метрический 140/1:20 |
метрический 140/1:20 |
|
Диаметр отверстия шпинделя |
мм |
105/130 |
105/130 |
105/130 |
|
Мощность двигателя шпинделя |
кВт |
11/15 |
18/22 |
18/22 |
|
Точность позиционирования по осям X/Z |
мм |
0,025/0,03 |
0,025/0,03 |
0,025/0,03 |
|
Повторяемая точность позиционирования по осям X/Z |
мм |
0,01/0,015 |
0,01/0,015 |
0,01/0,015 |
|
Точность обработки |
- |
IT6-IT7 |
IT6-IT7 |
IT6-IT7 |
|
Шероховатость поверхность |
- |
Ra 1.6 |
Ra 1.6 |
Ra 1.6 |
|
Скорость быстрого хода по оси Х |
м/мин |
4000 |
4000 |
4000 |
|
Скорость быстрого хода по оси Z |
м/мин |
6000 |
6000 |
6000 |
|
Диаметр пиноли задней бабки |
мм |
100 |
160 |
160 |
|
Конус пиноли задней бабки |
- |
МТ6 |
МТ6 |
МТ6 |
|
Ход пиноли задней бабки |
мм |
250 |
300 |
300 |
|
Резцедержатель |
- |
электрический 4-позиционный |
электрический 4-позиционный |
электрический 4-позиционный |
|
Размер инструмента |
мм |
40х40 |
40х40 |
40х40 |
|
Размер станка (Длина х Ширина х Высота) |
мм |
3700/4200/4700х2000х2200 |
4250/4750/5250х2300х2500 |
4600/5100/6100х2300х2600 |
|
Вес станка |
кг |
5100/6000/7200 |
8000/9000/10500 |
830/9500/11000 |
