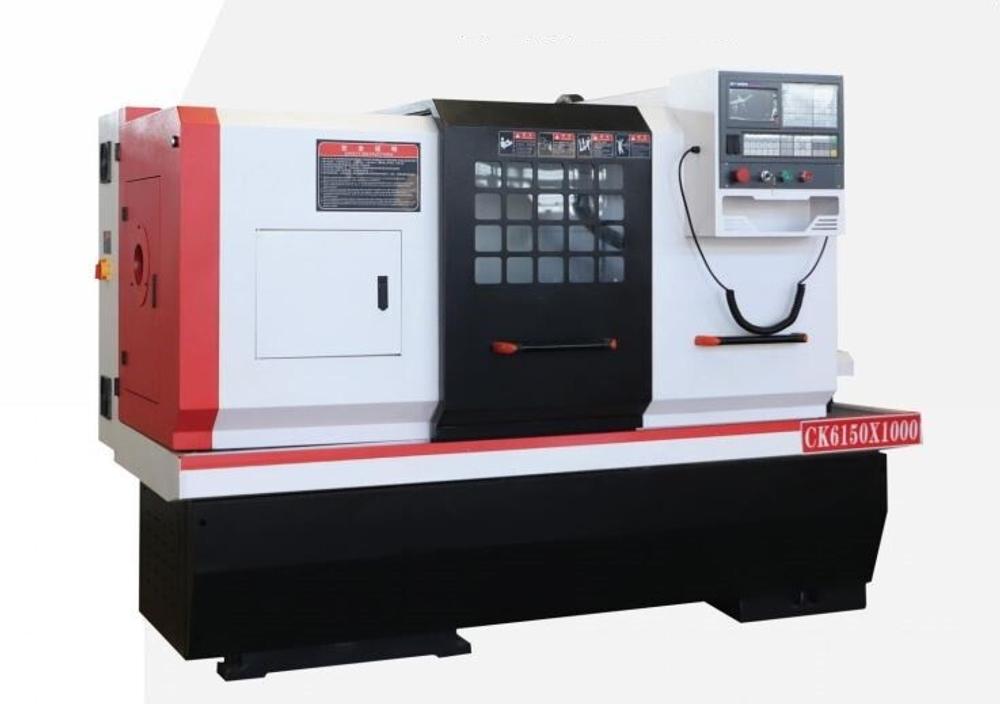

Назначение токарного станка с ЧПУ:
Система ЧПУ автоматически управляет станком для выполнения различных видов токарной обработки внутренних отверстий, внешних окружностей, конических поверхностей, дуговых поверхностей и резьбы. Простое программирование, высокая точность и другие преимущества.
Особенности токарного станка с ЧПУ:
- Бесступенчатая регулировка частоты вращения
- Четырехпозиционный электрический держатель резца
- Стандартная конфигурация: ручной патрон
- Конфигурация на выбор: устройство автоматической подачи, гидравлический патрон, рядный держатель инструмента, пружинная цанга
|
Основные технические данные |
СК6136 |
СК6140 |
СК6150 |
СК6160 |
|
|
Макс. диаметр вращения над станиной |
мм |
360 |
400 |
500 |
600 |
|
Макс. диаметр обработки над суппортом |
мм |
180 |
200 |
300 |
320 |
|
Макс. длина обработки |
мм |
750/1000/1500 |
750/1000/1500 |
750/1000/1500/2000 |
750/1000/1500/2000 |
|
Перемещение по осям X/Z |
мм |
Х:240 Z:750/1000/1500 |
Х:240 Z:750/1000/1500/2000 |
Х:300 Z:750/1000/1500/2000 |
Х:300 Z:750/1000/1500/2000 |
|
Тип передачи шпинделя |
- |
бесступенчато |
бесступенчато |
Трехступенчатая |
Трехступенчатая |
|
Электродвигатель |
- |
Асинхронный шаговый |
Асинхронный шаговый |
Асинхронный шаговый |
Асинхронный шаговый |
|
Скорость вращения шпинделя |
об/мин |
50-2000 |
50-2000 |
50-500/300-1100/600-1800 |
50-500/300-1100/600-1800 |
|
Нос шпинделя |
- |
А2-6 |
А2-6 |
А2-8 |
А2-8 |
|
Диаметр отверстия шпинделя |
мм |
52 |
52 |
82/105/130 |
82/105/130 |
|
Конус шпинделя |
- |
МТ5 |
МТ6 |
МТ6 |
МТ6 |
|
Мощность двигателя шпинделя |
кВт |
5,5 |
5,5 |
7,5 |
7,5/11 |
|
Размер зажимного патрона |
мм |
200 |
200 |
250 |
250/320 |
|
ШВП оси X/Z |
|
2006/4008 |
2006/4008 |
2506/4008 |
2506/4008 |
|
Крутящий момент двигателя подачи X/Z |
Нм |
4/6 |
4/6 |
5,5/7,5 |
5,5/7,5 |
|
Макс. скорость перемещения по осям Х/Z |
м/мин |
Х:6 Z:8 |
Х:6 Z:8 |
Х:6 Z:8 |
Х:6 Z:8 |
|
Точность позиционирования осей (X/Z) |
мм |
±0,005 |
±0,005 |
±0,005 |
±0,005 |
|
Точность обработки |
- |
IT6-IT7 |
IT6-IT7 |
IT6-IT7 |
IT6-IT7 |
|
Шероховатость поверхность |
- |
Ra 1.6 |
Ra 1.6 |
Ra 1.6 |
Ra 1.6 |
|
Диаметр пиноли задней бабки |
мм |
60 |
60 |
65 |
65 |
|
Ход пиноли задней бабки |
мм |
130 |
130 |
140 |
140 |
|
Конус пиноли задней бабки |
- |
МТ4 |
МТ4 |
МТ5 |
МТ5 |
|
Резцедержатель |
- |
4-позиционный |
4-позиционный |
4-позиционный |
4-позиционный |
|
Размер инструмента |
мм |
20х20 |
20х20 |
25х25 |
25х25 |
|
Тип направляющей |
- |
Направляющие скольжения |
Направляющие скольжения |
Направляющие скольжения |
Направляющие скольжения |
|
Общая мощность |
кВт |
10 |
10 |
12 |
12 |
|
Размер станка (Длина х Ширина х Высота) |
мм |
2150/2400/2900х1500х1650 |
2500х1500х1650 |
2500х1500х1690 |
2950х3610х1820 |
|
Вес станка |
кг |
1800 |
1800 |
2000 |
3150 |
