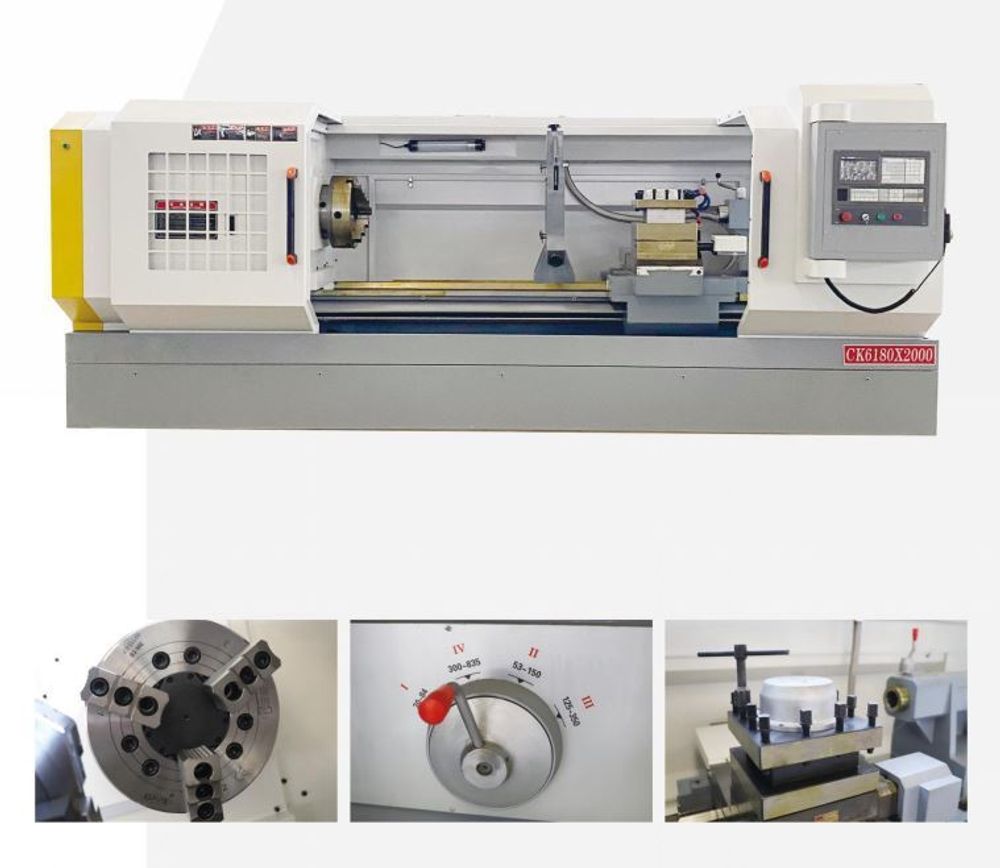

Назначение токарного станка с ЧПУ:
Станок может автоматически выполнять обработку внутренних и внешних цилиндрических поверхностей, конических поверхностей, дуговых поверхностей, торцевых поверхностей и т.д., а также выполнять токарную обработку резьб с одной и несколькими головками в открытой, английской и различных других формах.
Особенности токарного станка с ЧПУ:
• Высокая прочность основания, расширенная каретка, пригодная для интенсивного точения
• Четырехпозиционный электрический держатель ножа
• Бесступенчатая регулировка частоты вращения
• Стандартная конфигурация: ручной патрон
• Выбор конфигурации: гидравлический патрон
Технические характеристики
|
Основные технические данные |
СК6163 |
СК6180 |
СК61100 |
|
|
Макс. диаметр вращения над станиной |
мм |
630 |
800 |
1000 |
|
Макс. диаметр обработки над суппортом |
мм |
350 |
450 |
680 |
|
Макс. длина обработки |
мм |
1000/1500/2000/3000 |
1000/1500/2000/3000 |
1500/2000/3000 |
|
Частота вращения шпинделя |
об/мин |
30-84/53-150/125-350/300-835 |
30-84/53-150/125-350/300-835 |
30-84/53-150/125-350/300-835 |
|
Конус шпинделя |
- |
С11 |
D11 |
D11 |
|
Конус конца шпинделя |
- |
метрический 120/1:20 |
метрический 120/1:20 |
метрический 120/1:20 |
|
Диаметр отверстия шпинделя |
мм |
105 |
105 |
105 |
|
Мощность двигателя шпинделя |
кВт |
11 |
11 |
11 |
|
Точность позиционирования по осям X/Z |
мм |
0,025/0,03 |
0,025/0,03 |
0,025/0,03 |
|
Повторяемая точность позиционирования по осям X/Z |
мм |
0,01/0,015 |
0,01/0,015 |
0,01/0,015 |
|
Точность обработки |
- |
IT6-IT7 |
IT6-IT7 |
IT6-IT7 |
|
Шероховатость поверхность |
- |
Ra 1.6 |
Ra 1.6 |
Ra 1.6 |
|
Скорость быстрого хода по оси Х |
м/мин |
4000 |
4000 |
4000 |
|
Скорость быстрого хода по оси Z |
м/мин |
6000 |
6000 |
6000 |
|
Диаметр пиноли задней бабки |
мм |
100 |
100 |
100 |
|
Конус пиноли задней бабки |
- |
МТ6 |
МТ6 |
МТ6 |
|
Ход пиноли задней бабки |
мм |
250 |
250 |
250 |
|
Резцедержатель |
- |
электрический 4-позиционный |
электрический 4-позиционный |
электрический 4-позиционный |
|
Винт ШВП (диаметр х шаг) |
мм |
X:30х06 Z:50х10 |
X:30х06 Z:50х10 |
X:30х06 Z:50х10 |
|
Размер инструмента |
мм |
32х32 |
32х32 |
40х40 |
|
Размер станка (Длина х Ширина х Высота) |
мм |
3400/3900/4400/5400х1820х1780 |
3500/4000/4500/5500х1900х1900 |
3600/4100/4600/5600х1950х2000 |
|
Вес станка |
кг |
3200/3600/4000/4500 |
4200/4500/5200/6200 |
4400/4800/5600/6700 |
