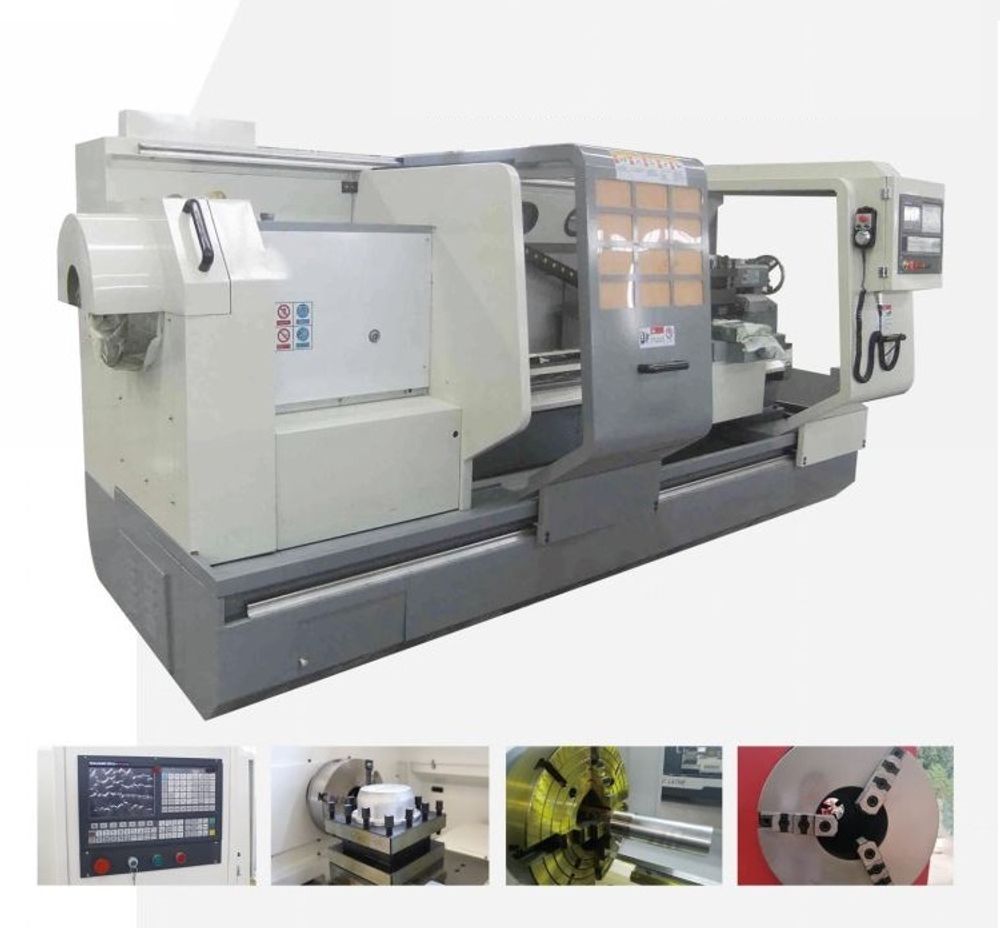

Рабочие характеристики токарного станка с ЧПУ:
Токарный станок серии Q13 предназначен для нарезания внутренней и внешней резьбы, включая метрическую и дюймовую резьбу, а также имеет все общие функции обычного токарного станка, такие как обработка внутреннего отверстия, торцевой поверхности валов и дисков, эта серия оснащена конической направляющей планкой, которая позволяет обрабатывать коническую резьбу. Эта серия станков широко используется в промышленности, включая нефтедобычу, добычу полезных ископаемых, химические трубопроводы и геологоразведку, используется для обработки и ремонта бурильных труб, буровых штанг, резьбовых муфт сцепления и т.д.
Технические характеристики
|
Основные технические данные |
Q1313 |
Q1319 |
Q1322 |
||
|
Макс. диаметр обработки над станиной |
мм |
500 |
630 |
800 |
|
|
Макс. диаметр обработки над суппортом |
мм |
280 |
340 |
480 |
|
|
Расстояние между центрами |
мм |
1000/1500 |
1500/3000 |
1500/3000 |
|
|
Ширина направляющей |
мм |
400 |
550 |
600 |
|
|
Диаметр отверстия шпинделя |
мм |
135 |
195 |
225 |
|
|
Мощность двигателя |
кВт |
7,5 |
11 |
11 |
|
|
Скорость вращения шпинделя |
об/мин |
12-1600 |
30-835 |
30-835 |
|
|
Скорость быстрого хода по оси Z |
мм/мин |
4000 |
4000 |
4000 |
|
|
Скорость быстрого хода по оси X |
м/мин |
2300 |
2300 |
2300 |
|
|
Макс. боковой ход каретки |
мм |
300 |
390 |
390 |
|
|
Макс. ход резцедержателя |
мм |
200 |
200 |
200 |
|
|
Ход пиноли задней бабки |
мм |
175 |
205 |
205 |
|
|
Диаметр/Конус пиноли Задней Бабки |
мм |
100/Morse №5 (МТ54) |
100/Morse №5 (МТ54) |
100/Morse №5 (МТ54) |
|
|
Патрон |
мм |
Ø380/трехкулочковый патрон |
Ø520/четырехкулочковый патрон |
Ø520/четырехкулочковый патрон |
|
|
Размер станка (Длина х Ширина х Высота) |
мм |
2750/3250х1550х1700 |
3200/5159х1800х1800 |
3200/5159х1800х1800 |
|
|
Вес станка |
кг |
2200/2500 |
4500/6000 |
5000/6500 |
|
|
|
|||||
|
Основные технические данные |
Q1327 |
Q1332 |
|||
|
Макс. диаметр обработки над станиной |
мм |
1000 |
1000 |
||
|
Макс. диаметр обработки над суппортом |
мм |
610 |
610 |
||
|
Расстояние между центрами |
мм |
1500/3000 |
1500/3000 |
||
|
Ширина направляющей |
мм |
755 |
755 |
||
|
Диаметр отверстия шпинделя |
мм |
280 |
305 |
||
|
Мощность двигателя |
кВт |
15 |
22 |
||
|
Скорость вращения шпинделя |
об/мин |
10-360 |
20-300 |
||
|
Скорость быстрого хода по оси Z |
мм/мин |
3740 |
3740 |
||
|
Скорость быстрого хода по оси X |
м/мин |
1870 |
1870 |
||
|
Макс. боковой ход каретки |
мм |
520 |
630 |
||
|
Макс. ход резцедержателя |
мм |
300 |
300 |
||
|
Ход пиноли задней бабки |
мм |
300 |
300 |
||
|
Диаметр/Конус пиноли Задней Бабки |
мм |
140/Morse №6 (МТ6) |
140/Morse №6 (МТ6) |
||
|
Патрон |
мм |
Ø630/четырехкулочковый патрон |
Ø630/четырехкулочковый патрон |
||
|
Размер станка (Длина х Ширина х Высота) |
мм |
4800/630х2100х1800 |
4800/630х2100х1800 |
||
|
Вес станка |
кг |
11000/14000 |
11500/14500 |
||
