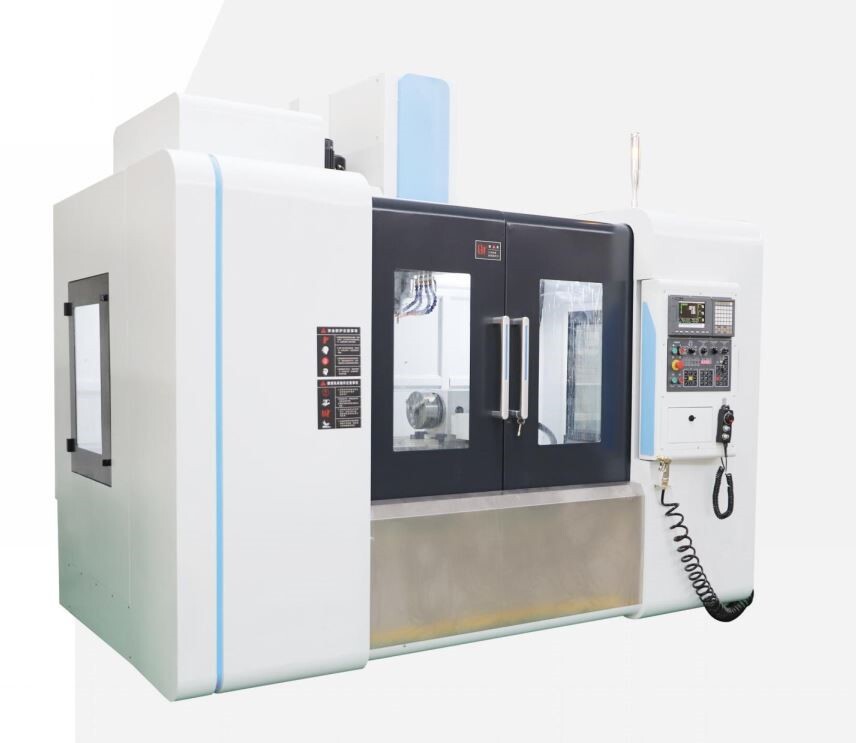

Эксплуатационные характеристики обрабатывающего центра:
- основные крупные части станка: основание, верстак, колонна, станина и передняя бабка изготовлены из высококачественного полимерного песка, высокопрочного и высококачественного чугуна, прошедшего полный процесс термообработки для устранения остаточных напряжений, с достаточным количеством ребер жесткости для обеспечения прочности, жесткости и высокой стабильности всего станка;
- используется тайваньская оригинальная сверхпрочная линейная направляющая качения, обладающая высокой жесткостью и хорошей динамической точностью;
- в трехосевом приводе используется шариковый винт с двойной гайкой тайваньского производства, который отличается компактной конструкцией, стабильным движением и высокой точностью;
- шпиндель повышенной жесткости тайваньского производства смазывается консистентной смазкой для обеспечения постоянной и надежной работы подшипника;
- в основании используется большая конструкция поддона для СОЖ, которая обладает хорошей водонепроницаемость.
|
Основные технические данные |
VMC1060 |
VMC1160 |
VMC1270 |
VMC1370 |
VMC1580 |
VMC1690 |
VMC1890 |
VMC20100 |
|
|
Перемещение по оси Х |
мм |
1000 |
1100 |
1200 |
1300 |
1500 |
1600 |
1800 |
2000 |
|
Перемещение по оси Y |
мм |
600 |
600 |
700 |
700 |
800 |
900 |
900 |
100 |
|
Перемещение по оси Z |
мм |
600 |
600 |
600 |
700 |
700 |
700 |
800 |
800 |
|
Размер рабочего стола |
мм |
1200х600 |
1200х600 |
1300х700 |
1360х700 |
1700х800 |
1800х900 |
2000х900 |
2200х1000 |
|
Макс. нагрузка на стол |
кг |
800 |
1000 |
1200 |
1400 |
1500 |
1500 |
1600 |
1800 |
|
Т-образный паз |
мм |
5х18х120 |
5х18х125 |
5х18х125 |
5х22х140 |
5х22х135 |
5х22х165 |
5х22х165 |
5х22х185 |
|
Конус шпинделя |
- |
ВТ40 |
ВТ40 |
ВТ50/ВТ40 |
ВТ50/ВТ40 |
ВТ50 |
ВТ50 |
ВТ50 |
ВТ50 |
|
Мощность привода шпинделя |
кВт |
11/15 |
11/15 |
11/15 |
15/185 |
15/18,5 |
18,5/22 |
22/26 |
22/26 |
|
Скорость вращения шпинделя |
об/мин |
8000 |
8000 |
8000 |
8000 |
6000/8000 |
6000/8000 |
6000/8000 |
6000/8000 |
|
Скорость быстрого хода |
мм/мин |
36/36/24 |
36/36/24 |
24/24/12 |
24/24/12 |
15000 |
15000 |
15000 |
15000 |
|
Скорость быстрого хода |
мм/мин |
18000 |
18000 |
16000 |
16000 |
12000 |
12000 |
12000 |
12000 |
|
Скорость подачи |
мм/мин |
1-8000 |
1-8000 |
1-5000 |
1-5000 |
1-5000 |
1-5000 |
1-5000 |
1-5000 |
|
Крутящий момент |
Нм |
20/20/20 |
20/20/20 |
25/25/25 |
25/25/25 |
25/32/25 |
32/40/32 |
32/40/32 |
27/30/30 |
|
Расстояние от торца шпинделя до рабочей поверхности |
мм |
130-680 |
140-740 |
140-700 |
160-860 |
170-800 |
170-800 |
160-900 |
160-900 |
|
Расстояние от центра шпинделя до поверхности колоны |
мм |
650 |
650 |
780 |
780 |
810 |
950 |
950 |
1050 |
|
Макс. диаметр инструмента |
мм |
Ø78/Ø120 |
Ø78/Ø120 |
Ø112/Ø200 |
Ø112/Ø200 |
Ø112/Ø200 |
Ø112/Ø200 |
Ø112/Ø200 |
Ø112/Ø200 |
|
Макс. длина стола |
мм |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
|
Макс. вес стола |
кг |
8 |
8 |
18 |
18 |
18 |
18 |
18 |
18 |
|
Точность позиционирования |
мм |
±0,0075 |
±0,0075 |
±0,0075 |
±0,0075 |
±0,01 |
±0,01 |
±0,01 |
±0,01 |
|
Точность повторного позиционирования |
мм |
±0,005 |
±0,005 |
±0,005 |
±0,005 |
±0,0075 |
±0,0075 |
±0,0075 |
±0,0075 |
|
Вес станка |
кг |
6900 |
7000 |
9500 |
10000 |
13000 |
14000 |
15000 |
17000 |
|
Размер станка (Длина х Ширина х Высота) |
мм |
3200х2400х2800 |
3400х2480х2960 |
3400х2480х2960 |
3870х3165х2920 |
4300х3200х3100 |
4500х3350х3200 |
5100х3800х3200 |
5300х3900х3300 |
